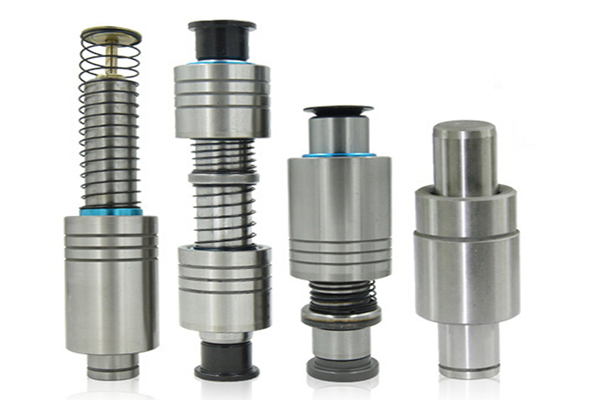

導柱和導套之間采用什么配合？很多客戶都會有這樣的疑問，導柱導套到底采用什么樣的配合方式才適合呢？恒通興來為您舉例說明。

模具配件配合方式分為三種：過盈配合、過渡配合、間隙配合。

過盈配合：過盈配合后是不能活動的，要固定不動，例如：導柱，導套與固定板；

過渡配合：是要求在外力作用下形成緊度，既要定位，又要緊配合，如：銷釘，鑲件；

間隙配合：工件需要做相互運動，要活動，如：導柱與導套，沖頭與脫料板，沖頭與固定板等。

間隙配合的話孔和軸可以相互運動，導柱導套需要做相互運動，所以導柱導套的配合是間隙配合，還要達到滑配的水平，您get到了嗎？

導柱和導套配合間隙及行為公差如何選擇呢？

1、根據工件形狀，排料方式及壓機的情況首先確定導柱的布置方式；

2、根據沖裁間隙的變化量，分配各部分公差，一般導柱導套公差為1/2至1/3的變化量，導柱彎曲撓度為1/4至1/5的變化量，導柱導套配合間隙對沖裁間隙的改變量為1/2至1/3的變化量；

3、 依據允許的導柱彎曲撓度及沖裁時的側向力大小確定導柱的尺寸（主要是沖切不封閉的制件時）；

4、依據分配的配合間隙對沖裁間隙的改變量及導柱導套的布置形式確定導柱導套的配合間隙；

5、依據導柱導套的配合間隙及導柱導套的加工公差確定導柱導套的配合間隙；

6、依據導柱導套的配合間隙來確定導柱導套的形位公差。為了保證導柱和導套的精確配合間隙，在加工時，一般配合間隙較大的內導柱公差-0.01至-0.015，內導套公差0至-0.005。配合間隙較小的內導柱公差0至-0.002，內導套公差0.003至0.005。以上為薄料選用原則。外導組件，以滾珠導柱組件，肯定要買標準件，過盈量在0.01-0.02mm。
