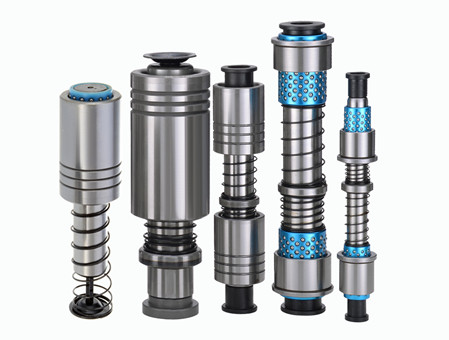

導柱導套配合間隙及形位公差的確定方法。在具體設計導柱導套時其思路和方法步驟如下：

1、根據工件形狀，排料方式及壓機的情況首先確定導柱的布置方式；

2、根據沖裁間隙的變化量，分配各部分公差，一般凸、凹模制造公差為二分之一至三分之一的變化量，導柱彎曲撓度為四分之一至五分之一的變化量，導柱導套配合間隙對沖裁間隙的改變量為二分之一至三分之一的變化量；

3、依據允許的導柱彎曲撓度及沖裁時的側向力大小確定導柱的尺寸（主要是沖切不封閉的制件時）；

4、依據分配的配合間隙對沖裁間隙的改變量及導柱導套的布置形式確定導柱導套的最大配合間隙；

5、依據導柱導套的最大配合間隙及導柱導套的加工公差確定導柱導套的最小配合間隙；

6、依據導柱導套的最小配合間隙確定導柱導套的形位公差。

模具配件設計的朋友們看了以后，是不是思路清晰了許多了呢？^-^
